개요

이사 이후 일이 바빠 미뤄두고 있다가 위모 라이트 스위치를 다시 설치 한 뒤 까먹을것 같아 정리해둔다.

이사 이후 안방에 리모콘이 연동되는 중성선이 확보된 전등 스위치를 위모 라이트 스위치로 교체를 진행하는 글이다.

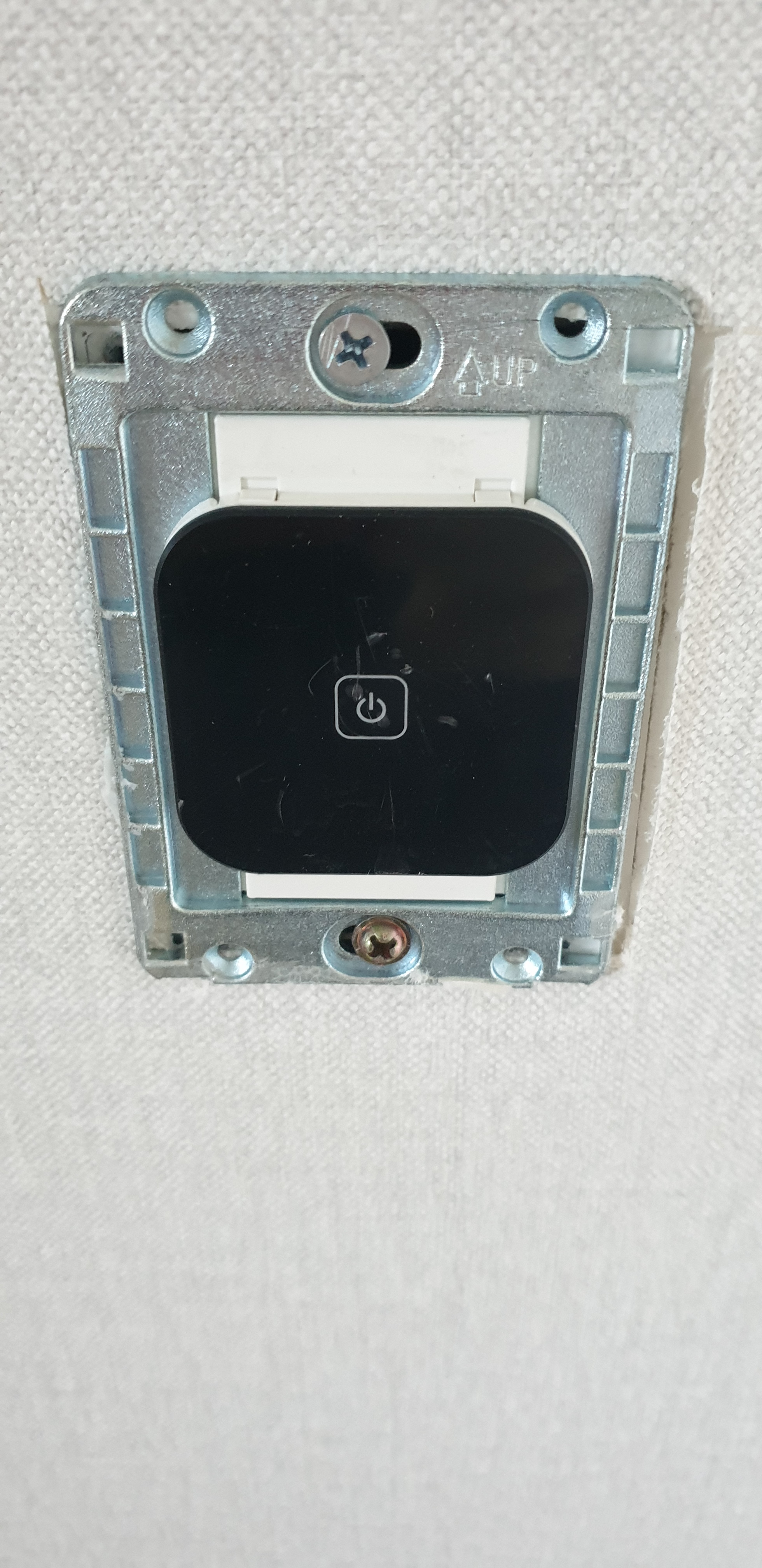

기존 스위치

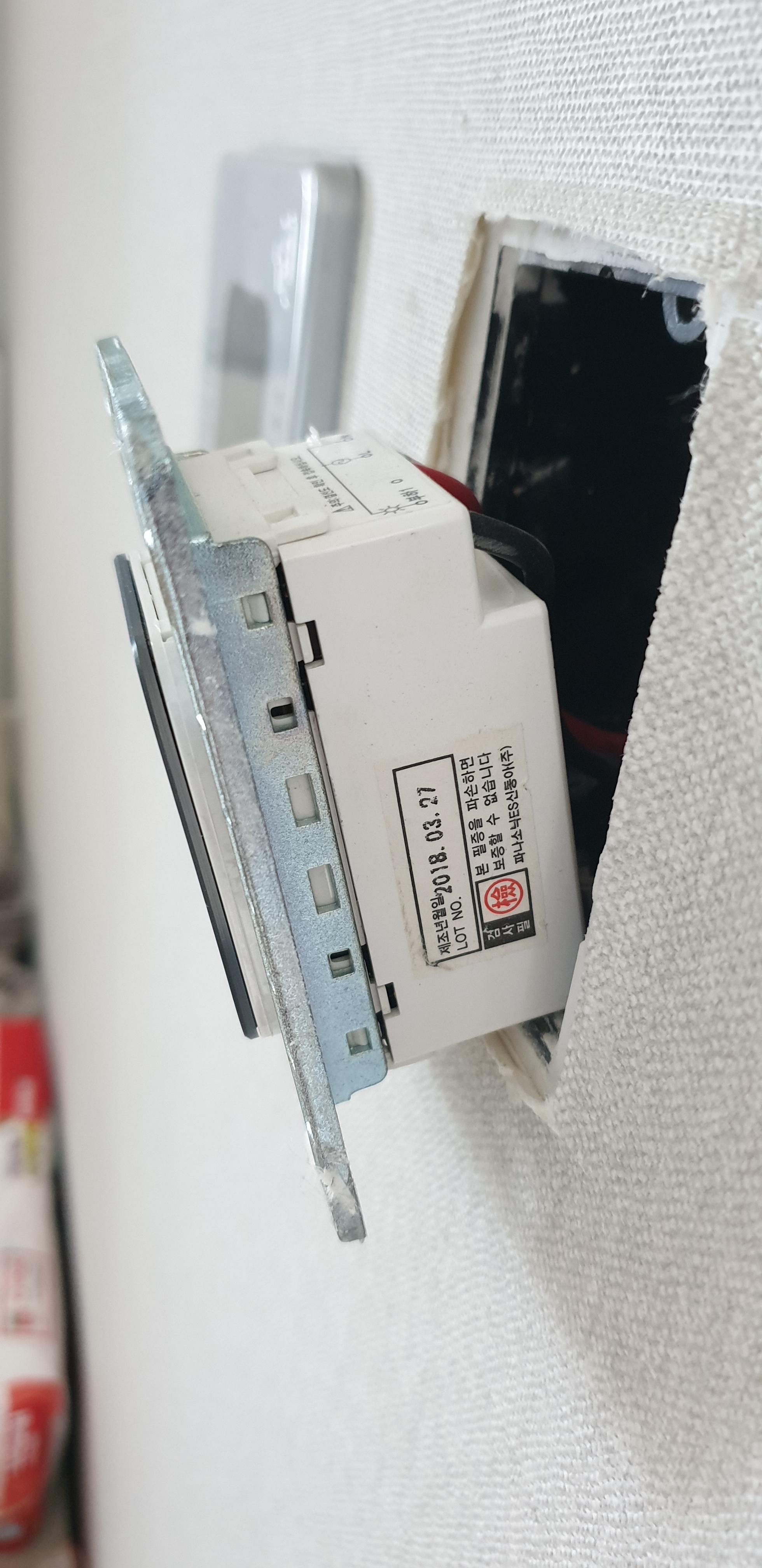

두꺼비집을 내리고 스위치를 뜯어보니 파나소닉신동아란 곳에서 만들었다.

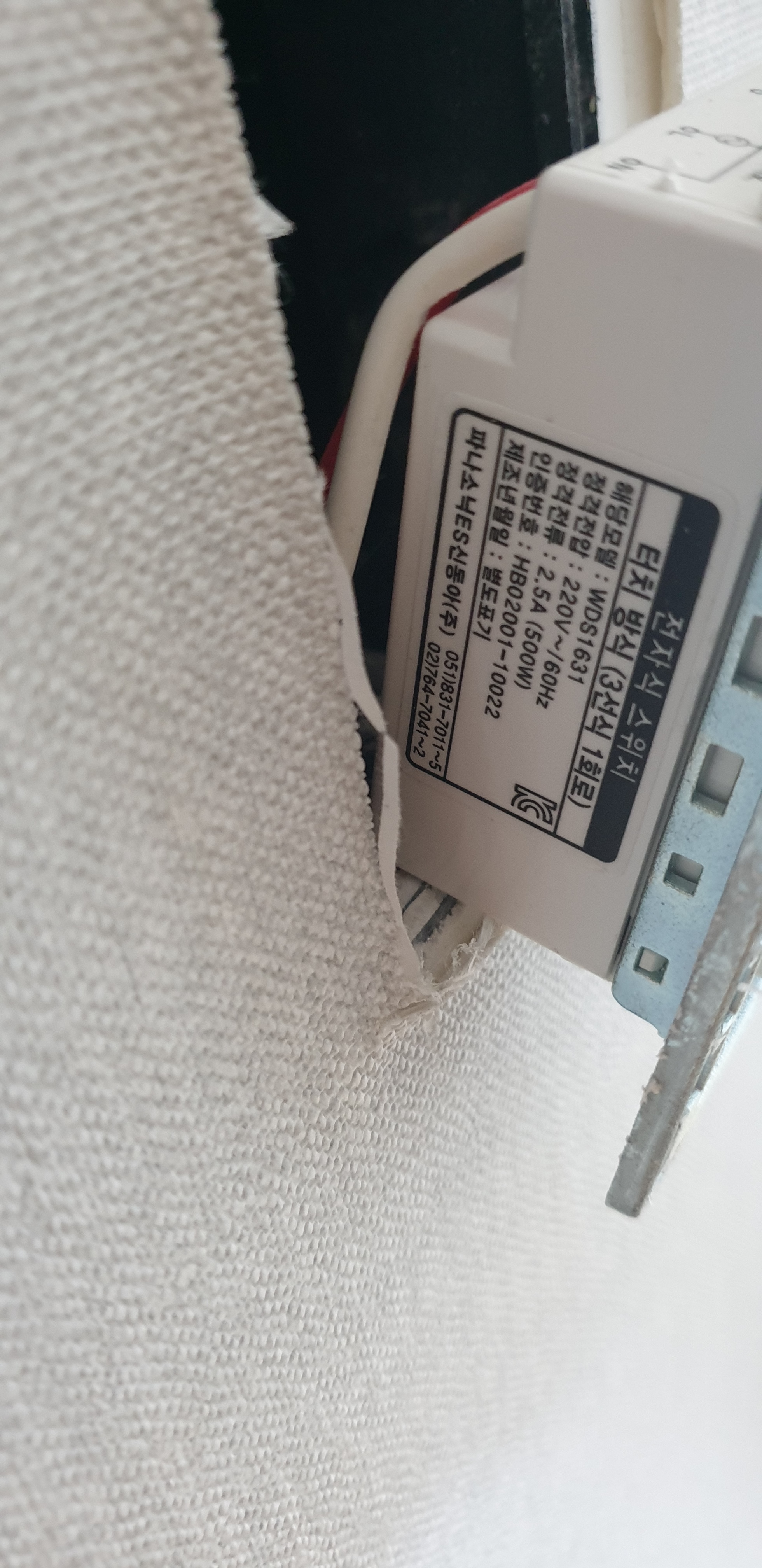

제품명은 아래와 같다.

나름 디자인은 이쁜 편이다. 스크래치가 많아 보이지만 필름을 아직 안떼고 사용해서 그렇다.

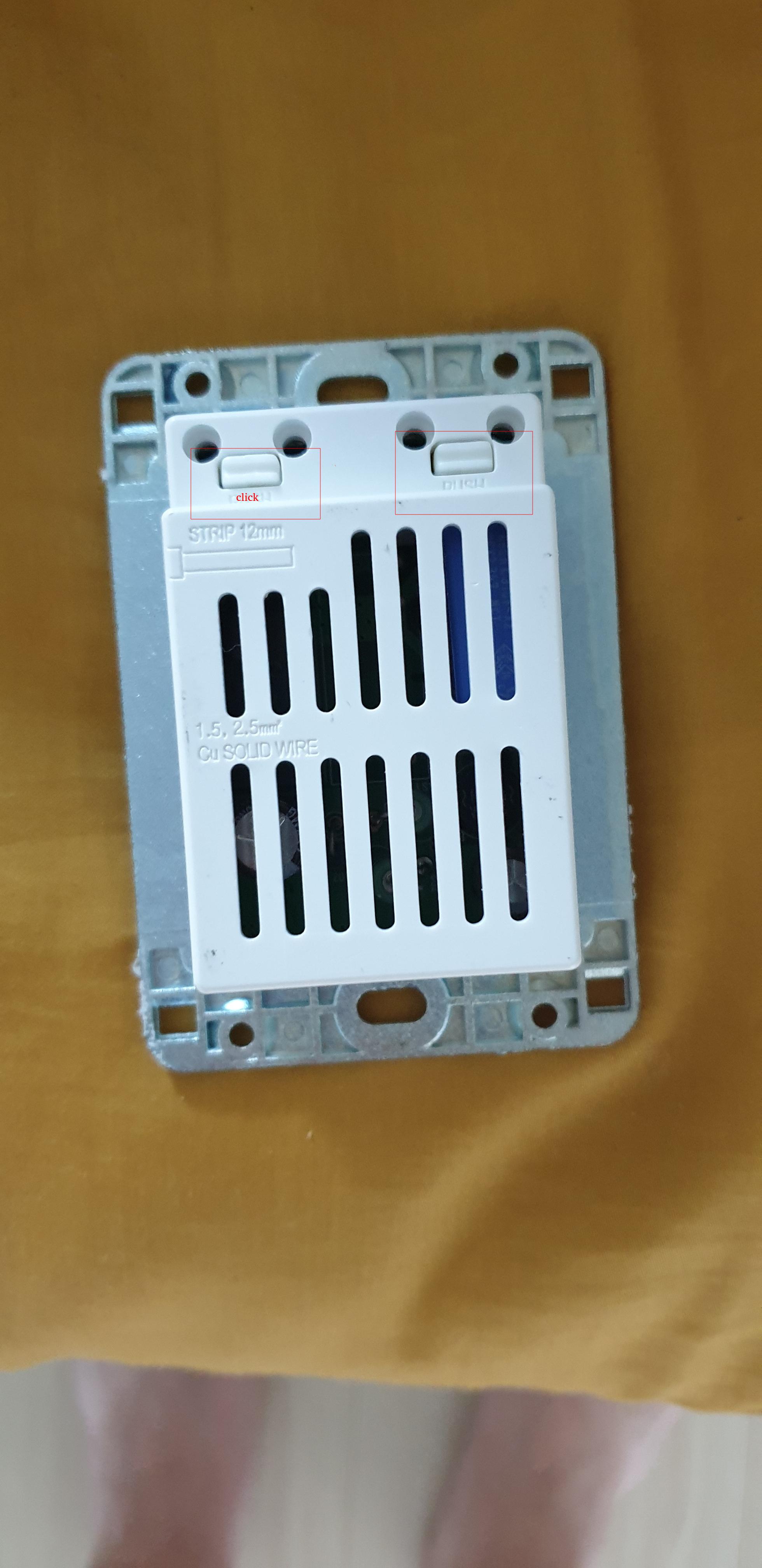

기존 전선은 아래의 2곳을 눌러서 빼면 쉽게 빠진다.

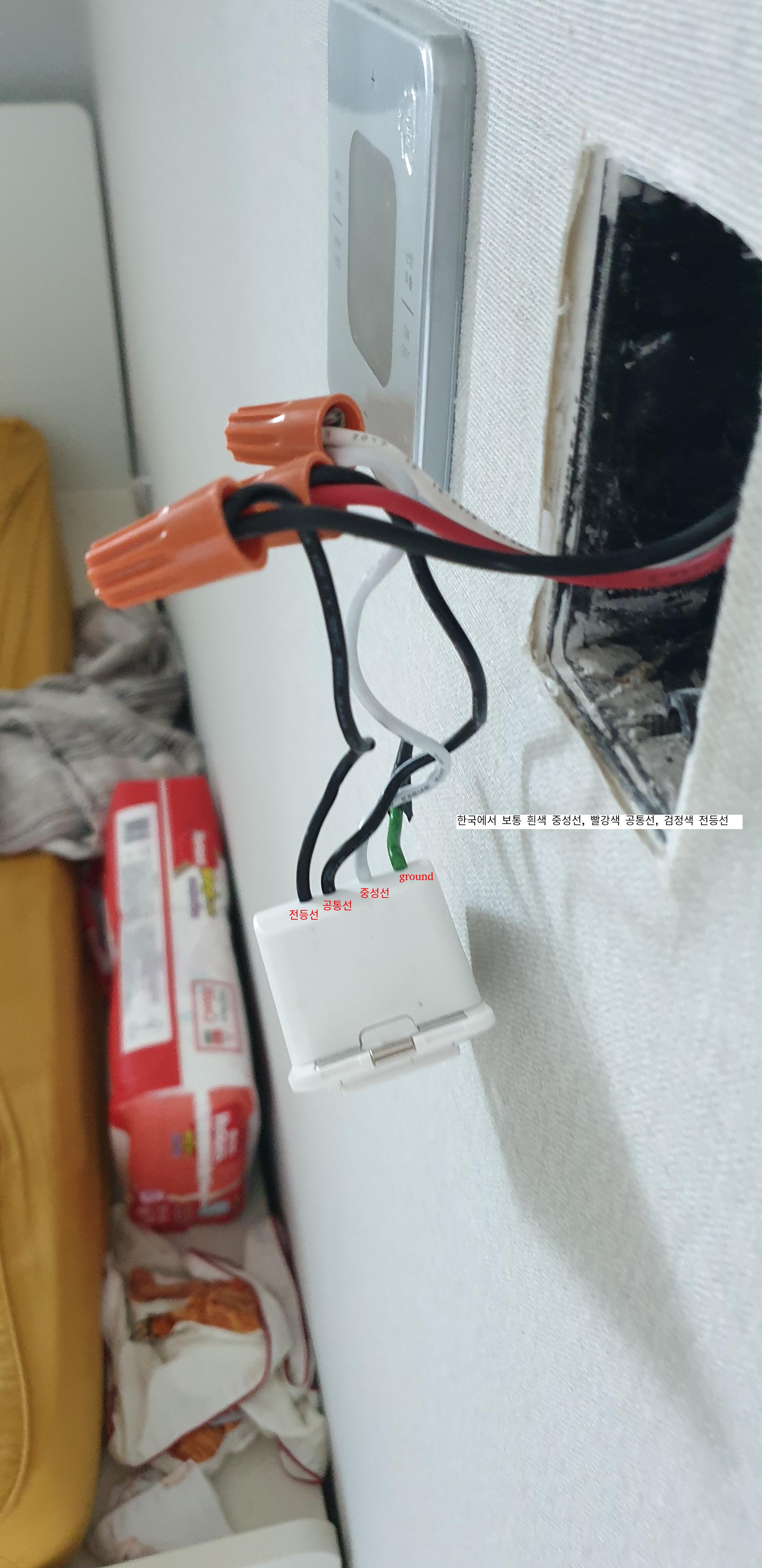

위모 라이트 스위치 결선은 아래와 같이 정리된다. 한국에서는 보통 색깔별로 약속된 선의 종류가 아래와 같다고 한다.

  • 흰색 : 중성선
  • 빨간색 : 공통선
  • 검정색 : 전등선

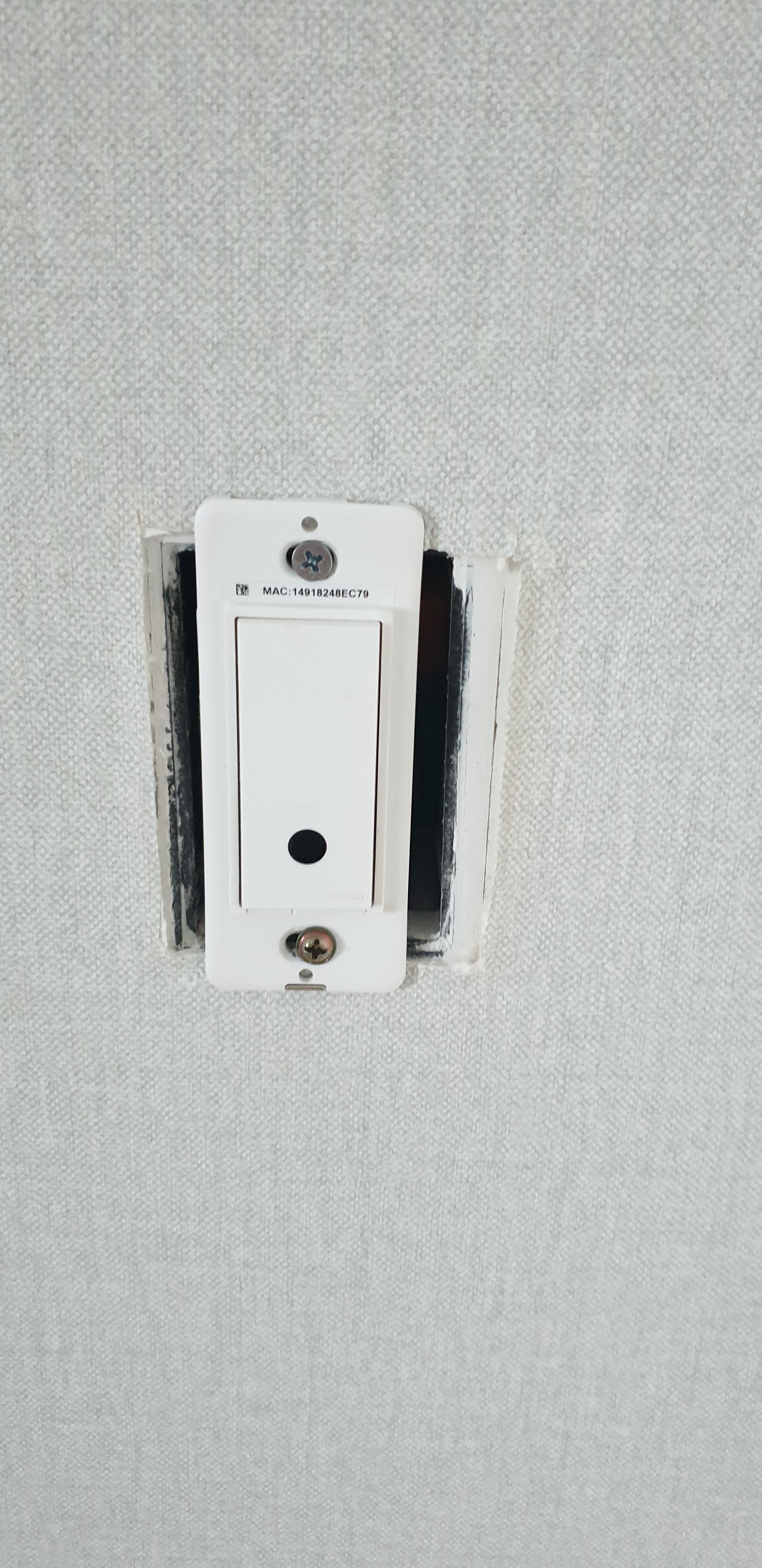

기존 나사로 위모 라이트 스위치 고정시켰다.

완전이 조립한 뒤 두꺼비집을 올리면 WIFI 연결 여부와 관계 없이 On/Off 기능은 동작하게 된다. 여기서 스위치 하단에 깨알같은 reset버튼을 오래 누르고 있으면 WIFI 모양이 주황색/초록색으로 번갈아 깜빡 거린다. 이때 스마트폰에서 WeMo Light Switch WIFI에 연결한 뒤 Wemo 앱을 실행시키면 설치 Wizard를 진행 할 수 있다.

참고자료

전산쟁이님 블로그의 위모라이트 스위치 설치글에 나와있는 전선 결선 그림이 도움이 되었다.
